碳化钨粉的主要物理性质有哪些？
碳化钨粉是由钨金属和碳黑在1400–2000°C下反应制得的各种碳含量、晶型和粒度不同碳化钨粉，除此之外，也有直接使用蓝色WO反应生产碳化钨粉的工艺。W与C的化合物有W5C2、W3C2（升温过程中形成并很快转化成高碳化合物）、密堆六方的α-W2C（1400～1900℃产物）、面心立方的β-W2C（2000℃以上碳化产物）和简单六方形的WC。金属钨粉在一定保护氛围下加热碳化是一种反应扩散过程，即碳的扩散是以金属钨粉（W）得颗粒为单位在颗粒外围先形成一薄层多晶WC并逐渐向核心推进，多晶WC的长大是通过向W核延伸及WC晶界移动两种方式进行的。

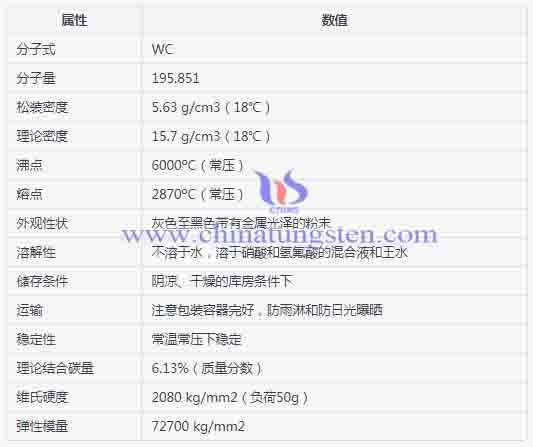

碳化钨在2,870°C（5,200°F）时具有较高的熔点，在相当于1个标准大气压（100 kPa）的压力下，沸点为6,000°C（10,830°F），导热系数为110•W•米-1•K-1和热膨胀系数为5.5μ米•米-1•K-1。碳化钨的低电阻率约为0.2µΩ•m，与某些金属（例如钒0.2µΩ•m）相当。
碳化钨粉加工后的非常坚硬，以莫氏硬度计约为9至9.5 ，维氏数约为2600。它的杨氏模量约为530-700 GPa，一个体积模量630-655吉帕斯卡和剪切模量274吉帕。其极限拉伸强度为344MPa，极限压缩强度为约2.7GPa，泊松比为0.31。
碳化钨为黑色六方晶体，有金属光泽，硬度与金刚石相近，为电、热的良好导体。
碳化钨的化学性质稳定。钨不溶于水、盐酸和硫酸，易溶于硝酸－氢氟酸的混合酸中。空气中500℃ 以上即开始活性氧化，抗氧化能力弱。 耐酸性强。化学反应式：W + C = WC 注：在1150℃中反应。低于400℃不与氯作用；在室温下能与氟激烈反应；在空气中加热时被氧化成氧化钨。
碳化钨易碎，若掺入少量钛、钴等金属，可以提高其机械性能，能减少脆性。碳化钨粉常加入碳化钛、碳化钽或它们的混合物制造硬质合金用作钢材等切割加工工具。
如果您对我们的产品感兴趣，请随时联系我们：
邮箱:sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
