纳米碳化钨粉
纳米碳化钨粉是一种高技术含量的高性能粉末材料，主要应用于生产硬质合金和各种硬面材料，目前国内外尚无此类产品的相关标准。
纳米碳化钨粉主要特点：

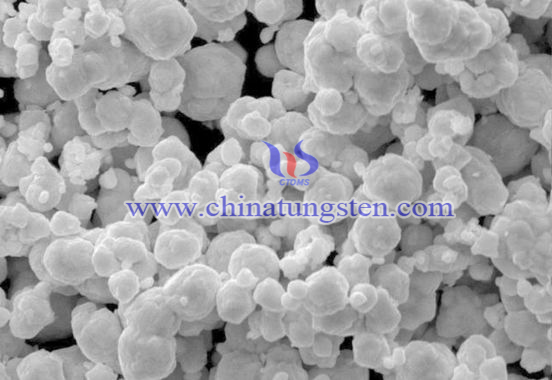

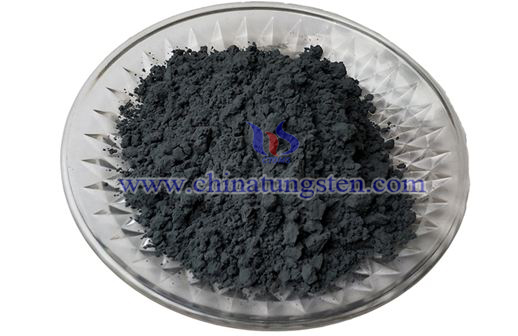

纳米碳化钨、超细碳化钨粉通过特殊工艺方法制备，纯度高，粒度均匀，分散性好，是生产硬质合金的重要原材料，纳米碳化钨粉可使硬质合金具有许多更加优良的特性，其熔点2860°C±50°C，沸点6000°C ，不溶于冷水，耐酸性强，硬度高，弹性模量大。碳化钨号称硬王，除了硬度高以外，尚有耐磨损、耐腐蚀、耐高温等特性。
产品归类 |
型号 |
平均粒径（nm） |
纯度（%） |
比表面积（m2/g） |
体积密度（g/cm3） |
晶型 |
颜色 |
纳米级 |
CW-WC-001 |
60 |
>99.9 |
40 |
1.12 |
六方 |
黑色 |
亚微米级 |
CW-WC-002 |
400 |
>99.7 |
11.3 |
2.13 |
六方 |
黑色 |
为什么纳米碳化钨粉很重要？
硬质合金是现代工业的牙齿，没有硬质合金刀具，现代工业加工就无需从谈起；高端硬质合刀具模具则是硬质合金领域的皇冠，生产此类高端硬质合金，纳米碳化钨粉则是必须的主要原材料，没有之一。金碳化钨粉（WCP）是制备硬质合金的主要原料，其粒度决定了硬质合金的性质，同等其它材料和生产工艺条件下，随着碳化钨粒度减小，其硬质合金的硬度、耐磨性和韧性都比常规硬质合金提高；特别是当碳化钨粒度减小到纳米级（＜100nm）时，其硬质合金具有高硬度、高强度性质。因此要生产高性能的纳米硬质合金首要条件是制备高品质纳米级碳化钨粉。
纳米碳化钨粉的生产流程是怎样的？
以目前国内钨粉碳化钨粉生产能力和技术公认最高水平的厦门金鹭特种合金有限公司的规模化生产设备和工艺流程为例，纳米级碳化钨粉工业生产化基本工艺流程为：
采用紫钨（WO2.72）作为原料，以高流量干氢还原控制气相迁移，原位还原为平均粒径30nm的纳米钨粉后，采用纳米钨粉为原料粒状炭黑为碳源按6.3％的配碳量，采用搅拌球磨配炭法进行均匀配炭1h，在氢气的保护下于1300℃碳化45min，并采用气流分散设备对炉料进行分散最后过筛选粒，制得纳米碳化钨粉。通过控制装舟量、配碳比例、碳化温度、碳化时间等工艺参数可以得到质量优良的纳米碳化钨粉。
纳米碳化钨粉其他生产和制备工艺。用等离子体协同球磨钨粉原料活化碳化法制备纳米碳化钨粉体的技术，核心是在钨粉球磨腔内引入低温等离子体，在对钨粉作球磨的同时，球磨腔内有等离子体场的作用，通过等离子体场和机械能的共同作用，强化钨粉机械合金化的作用，特别是提高活化钨粉效果，实现了在较低温碳化合成纳米碳化钨粉。介质阻挡放电等离子体协同机械合金化技术主要包括：满足了钨粉在球磨腔内球磨的复杂运动等离子体放电技术，满足球磨要求的介质阻挡放电等离子体电源技术，钨粉机械球磨工艺与等离子体放电参数匹配合成纳米碳化钨的技术等。
纳米碳化钨粉应用领域
碳化钨粉是生产硬质合金的重要原材料，纳米碳化钨粉可使硬质合金具有许多更加优良的特性。
1.纳米碳化钨应用于复合材料，提高其性能：纳米碳化钨-钴（WC-Co）复合粉末是制备高性能硬质合金和耐磨涂层的主要原料。纳米WC-Co复合粉末用作耐磨涂层材料显示出很好的效果，采用快速熔化、快速冷凝的热喷涂技术制备的涂层，使粉末的纳米结构特性得以保持，从而显著提高了硬质合金耐磨涂层的性能。国内，生产的纳米WC-Co复合粉末产品，已用于制备硬质合金和耐磨涂层。如：切削工具、计算机、机械等行业。
2.碳化钨适宜在高温下进行机械加工，可制作切削工具、窑炉的结构材料、喷气发动机、燃气轮机、喷嘴等。
纳米碳化钨粉包装储存
本品为惰气防静电包装，应密封保存于干燥、阴凉的环境中，不宜长久暴露于空气中，防受潮发生团聚，影响分散性能和使用效果。
 |
更多信息>>
如果您对我们的产品感兴趣，请随时联系我们:
邮箱:sales@chinatungsten.com
电话: +86 592 5129696 / 86 592 5129595
