钨粉
原理

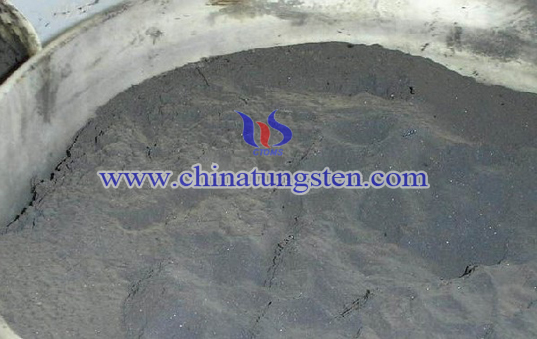

钨粉以氧化钨为原料，在四管马弗炉或多管炉内用氢气还原，粒度从0.6-30微米。主要分粗、中、细几个粒度，银灰色粉末，杂质含量以国家标准为依据。 生产原理：采用氢还原三氧化钨或仲钨酸铵的方法制备。用氢还原法制取钨粉的工艺过程一般分为两个阶段：第一阶段在500～700℃温度下，三氧化钨还原成二氧化钨；第二阶段在700～900℃温度下，二氧化钨还原成钨粉。还原反应常在管式电炉或回转式炉中进行。 还原钨粉的性能(如纯度、粒度、粒度组成等)主要取决于还原工艺。在管式炉中还原钨粉时，影响还原速度的主要工艺参数是还原温度、烧舟中氧化钨的装载量、烧舟移动速度、氢气流速及氢气中水分含量。随着还原温度的升高，钨粉的粒度变粗。 钨粉的制取除了氢还原法外，还有早期采用的氧化钨碳还原法，还原温度高于1050℃。用这种方法得到的钨粉纯度较低。此外，用金属铝、钙、锌等还原氧化钨的工艺研究工作亦在进行中。对于特殊应用而要求高纯度、超细粒度的钨粉，则发展了氯化钨氢还原法，得到的钨粉粒度可小于0.05μm。
性能和标准

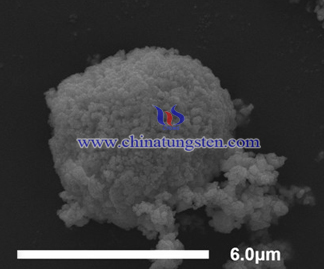

钨粉除了对杂质含量有一定的要求外，氧含量要控制在一定范围内。常用钨粉粒度一般为费氏平均粒度2～10μm。钨粉为多角形颗粒形状。此外，钨粉的比表面、松装密度、摇实密度等也在一定范围内变化。钨粉的性能对钨材的生产和钨粉末冶金制品的质量有直接的影响，特别是纯度和粒度的影响更为明显。钨粉是依据纯度和粒度以及不同的用途而分类的。 最早生产钨粉是按化学纯度将氢还原钨粉分为三级；日本已制定了《钨粉及碳化钨粉》的工业标准(JISH2116-1979)；英、法和前苏联等国均设有统一的钨粉国家标准。中国工业生产的钨粉于1982年制定了《氢还原钨粉的技术条件》(GB3458-82)。该标准规定了钨粉的性能和分类牌号．并对检验方法、验收规则、包装、运输和储存等项目都做了明确的规定。对于特殊用途和军工专用的钨粉，生产厂可根据用户要求试制生产。
用途
钨粉是加工粉末冶金钨制品和钨合金的主要原料。纯钨粉可制成丝、棒、管、板等加工材和一定形状制品。钨粉与其他金属粉末混合，可以制成各种钨合金，如钨钼合金、钨铼合金、钨铜合金和高密度钨合金等。钨粉的另一个重要应用是制成碳化钨粉，进而制备硬质合金工具，如车刀、铣刀、钻头和模具等。
分级
钨粉的质量直接决定碳化钨(wc)的质量及合金性能，钨粉分级能有效改变粉末的性能，解决粉末夹粗夹细问题，减小最小粒径、最大粒径与平均粒径差度，生产出更粗、更均匀的碳化钨粉；由于钨的特性决定不易破碎，在分级前进行适度破碎，将粉末中团聚颗粒分开，更能有效分离粉末，提高均匀度；分级必须严格而精细地调节系统运行参数，根据原始粉末的特点，需寻找最佳运行工艺。
